棕化液/化铜液高难废水处理与铜资源化技术白皮书
摘要:
印制电路板（PCB）生产过程中的棕化液、化铜液是典型的高难度工业废水：废液含有高浓度铜离子（化铜液铜离子浓度常达数千 mg/L）、大量缓蚀剂（以苯并三氮唑BTA类为主）、有机助剂及强络合剂（EDTA、酒石酸钾钠等）。其中铜离子多以稳定络合形态存在，常规碱沉+混凝无法脱稳，直接电解因络合稳定常数高而电流效率极低、难以回收纯铜。
本白皮书系统分析该类废液的水质特征与处理难点，提出"光芬顿破络—铜回收—深度氧化—生化"的集成工艺路线。
核心思路是以光芬顿产生的高氧化电位羟基自由基（·OH）破坏 Cu-EDTA、Cu-酒石酸等络合结构，将络合态铜释放为游离 Cu²⁺，为后续电解沉积或化学沉淀回收高纯铜创造条件；同时对缓蚀剂、有机助剂实现高效氧化降解，显著降低 COD 并提升可生化性。
研究表明，光芬顿（尤其紫外强化型）在 PCB 有机废水预处理与铜提纯前处理中具有明确的技术价值：既能"破络释放铜"，又能"矿化降解有机物"，是连接"废水处理"与"铜资源回收"的关键桥梁。本白皮书同时给出工艺设计要点、经济技术分析与工程化建议，供行业设计参考。
正文
PCB 是电子制造的基础载体，其生产涉及多个湿制程，其中棕化（微蚀）与化学镀铜（化铜）工序会产生成分复杂的高浓度废液。随着环保监管趋严与铜价上行，行业内对"合规处理"与"资源回收"双重要求日益凸显。
我国对电镀/含重金属废水的排放有严格约束，相关执行标准如《电镀污染物排放标准》（GB 21900—2008）对总铜、COD 等指标设定了限值，且部分地区已执行更严格的地方标准。这构成 PCB 企业废水达标的硬约束；同时"无废城市""减污降碳协同增效"与循环经济政策鼓励企业对废液中的铜等有价金属进行资源化回收。
1 废液来源与水质特征
1.1 棕化液
棕化液用于覆铜板表面粗化增糙，以增强层间结合力，属于碱性强氧化体系。典型组成包括氯酸盐/次氯酸盐等氧化剂、苯并三氮唑（BTA）类缓蚀剂、有机助剂，并含一定铜离子。其处理难点在于 BTA 类缓蚀剂化学性质稳定、生物毒性显著、可生化性差，且 COD 负荷高。
1.2 化铜液
化学镀铜液用于非导体表面沉铜，铜离子浓度高（文献及行业资料显示常达 2000~6000 mg/L 量级），并含 EDTA、酒石酸钾钠等强络合剂以维持镀液稳定，另含甲醛作还原剂、稳定剂与表面活性剂。EDTA/酒石酸与 Cu²⁺ 形成稳定络合物，是"破络难、回收难"的根源。
1.3 水质特征汇总
指标/组分 | 棕化液(典型范围) | 化铜液(典型范围) |
铜离子 | 数十~数百 mg/L | 2000~6000 mg/L |
络合形态 | 铜部分络合 | EDTA/酒石酸络合为主 |
有机物/COD | 高，含缓蚀剂助剂 | 高，含络合剂/甲醛 |
缓蚀剂 | BTA类难降解 | 稳定剂/表面活性剂 |
注：上述为行业典型范围，实际水质需以采样检测为准。
2 处理难点系统分析
2.1 络合态铜难以脱稳
铜与 EDTA、酒石酸、柠檬酸等形成的络合物稳定常数很高，金属离子被络合后游离浓度极低，常规"加碱生成氢氧化铜+混凝沉淀"无法有效脱稳，投加大量沉淀剂仍难以达标，这是铜回收的核心障碍。
2.2 缓蚀剂难降解且具毒性
苯并三氮唑类缓蚀剂在镀铜/棕化工艺中不可或缺，但其分子结构稳定、难以生化降解，且对微生物具有一定抑制作用，给后续生化系统带来冲击。
2.3 高 COD 与低可生化性
络合剂、助剂、稳定剂多为难降解有机碳源，导致废液 COD 高而 BOD/COD 低，可生化性差，常规生化难以单独达标，需物理化学/高级氧化预处理。
2.4 直接回收铜的困难
在络合态主导下，直接电解沉积会出现电流效率低、铜层疏松/钝化、析氢副反应等问题，难以获得高纯度铜；这也说明了破络前处理对铜回收的重要意义。

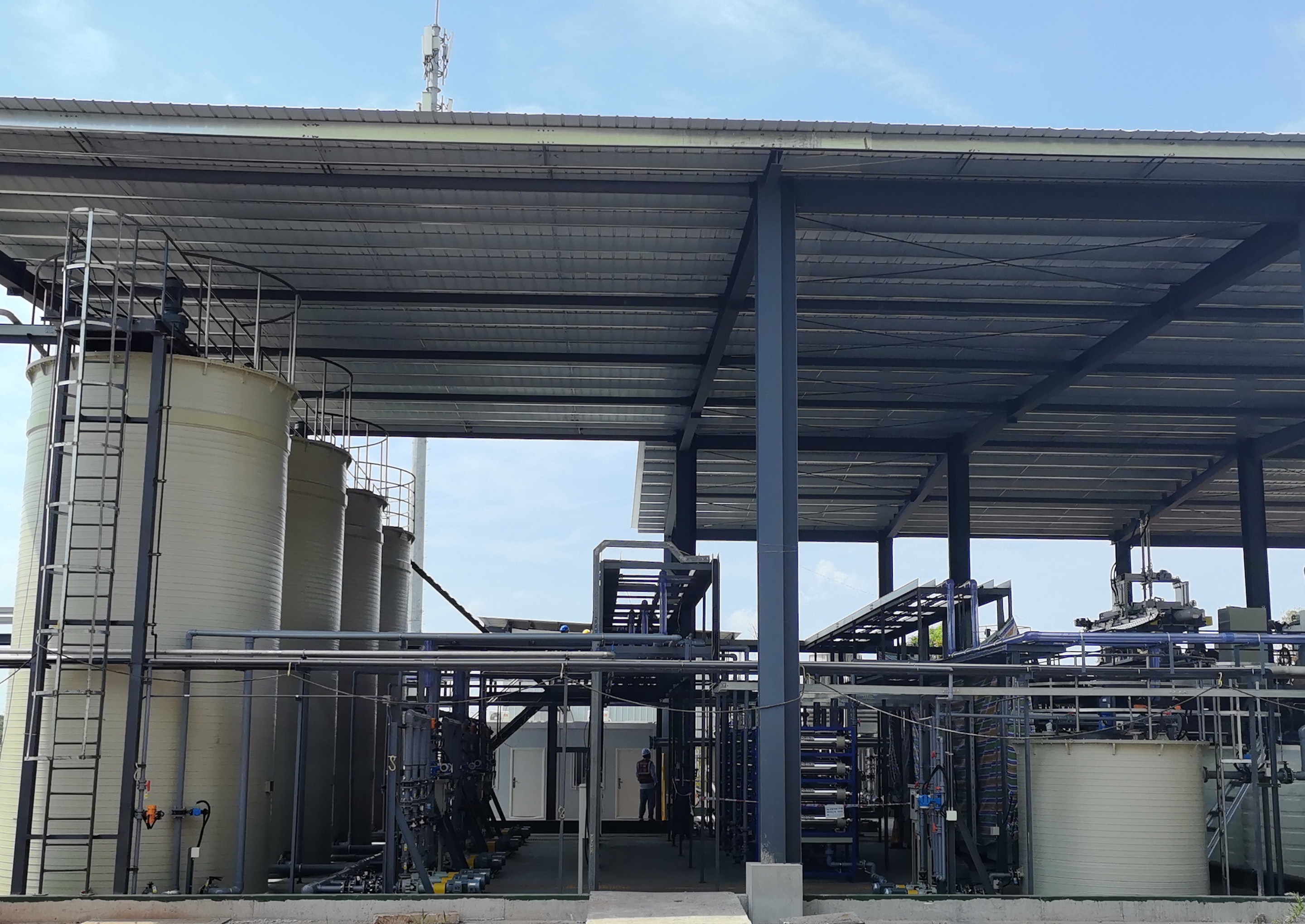

安力斯某项目案例
3 现有技术路线对比
技术 | 原理 | 优势 | 局限 |
化学沉淀 | 碱沉/硫化物沉淀 | 流程简单、成本低 | 难以破络，铜难达标 |
直接电解 | 阴极沉积铜 | 可回收高纯度铜 | 络合态电流效率低、钝化 |
置换法 | 铁/铝置换 | 可回收海绵铜 | 纯度低、产生二次固废 |
微电解 | 铁碳原电池 | 破络+降COD | 铁泥量大、pH调控严格 |
臭氧氧化 | 直接/间接氧化 | 无二次污染 | 对络合破络不彻底，成本高 |
光芬顿 | ·OH高级氧化 | 破络+降COD+提升可生化性 | 需控pH、有铁泥 |
4 光芬顿破络技术原理
4.1 光芬顿反应机理
经典芬顿体系通过 Fe²⁺ 催化 H₂O₂ 分解产生强氧化性的羟基自由基（·OH，氧化电位约 2.8V），可无选择性地氧化绝大多数有机物。光芬顿（Photo-Fenton）在此基础上引入紫外光，紫外线既可直接光解 H₂O₂ 产·OH，又能促进 Fe³⁺ 光还原再生为 Fe²⁺，形成 Fe²⁺/Fe³⁺ 循环，显著提高·OH 产率并降低铁盐用量。
4.2 紫外强化 Fe 循环
在紫外辐照下，Fe(OH)²⁺ 等 Fe³⁺ 物种光解再生 Fe²⁺，同时产·OH。这一"光循环"使体系可在较温和 pH 与较低铁投加下维持高效氧化，较暗态芬顿更为经济高效，是光芬顿区别于常规芬顿的关键优势。
4.3 破络机理
·OH 具有高氧化电位，能够攻击并破坏 Cu-EDTA、Cu-酒石酸等络合结构中的有机配体，使其被氧化矿化成小分子，从而释放出络合态的 Cu²⁺ 成为游离离子。破络后的游离 Cu²⁺ 可被后续电解沉积或化学沉淀高效回收，实现铜的资源化。
4.4 技术优势总结
光芬顿兼具"破络释铜"与"矿化降 COD、解毒缓蚀剂"双重能力：一方面为铜回收创造条件，另一方面将难降解有机物转化为易处理形态、提升可生化性。其在 PCB 废液处理中处于"预处理+资源回收前置"的关键枢纽位置。
5 集成工艺路线设计
针对棕化液/化铜液，推荐"光芬顿破络—铜回收—深度氧化—生化达标"的集成路线：
废液预处理 → 光芬顿破络（释铜+降COD） → 电解/沉淀回收铜 → 深度氧化（光芬顿/臭氧） → 生化反应 → 达标排放与污泥处置
5.1 破络单元设计要点
关键参数包括体系 pH（一般弱酸至近中性范围）、H₂O₂ 与 Fe²⁺ 投加比、紫外剂量、反应时间与搅拌条件。设计时需根据铜浓度与络合剂种类优化投加，避免过量铁泥与无效氧化。对高浓度体系宜前置稀释或分级投加氧化剂。
5.2 铜回收单元设计要点
破络后游离 Cu²⁺ 可通电解沉积在高阴极电流效率下析出高纯度金属铜，或通过硫化物/氢氧化物沉淀富集铜渣后冶炼提纯。可结合萃取-反萃实现铜的进一步提纯精制。
5.3 深度处理与生化
经破络与铜回收后，残余有机负荷可再经光芬顿/臭氧深度氧化，进一步降 COD、提高 BOD/COD，再进入生化系统处理至达标排放。全程需配套污泥（含铁泥、铜渣）规范化处置与资源化。
6 铜回收与提纯
铜回收路径以电解沉积最为直接：破络后的富铜液中 Cu²⁺ 可在阴极析出，经洗涤可获得较高纯度金属铜，直接回用或作为铜资源出售；对纯度要求更高时，可采用"萃取分离—电积"双工艺进一步提升铜纯度。化学沉淀法（硫化物沉淀具有极高选择性与低溶度积）则适合铜的富集与浓缩，配套冶炼回收。
需要说明：光芬顿本身承担"释放铜"的破络角色，而铜的最终纯度取决于后段电解/萃取提纯工艺设计；光芬顿与铜提纯环节相辅相成，构成完整的资源化链条。

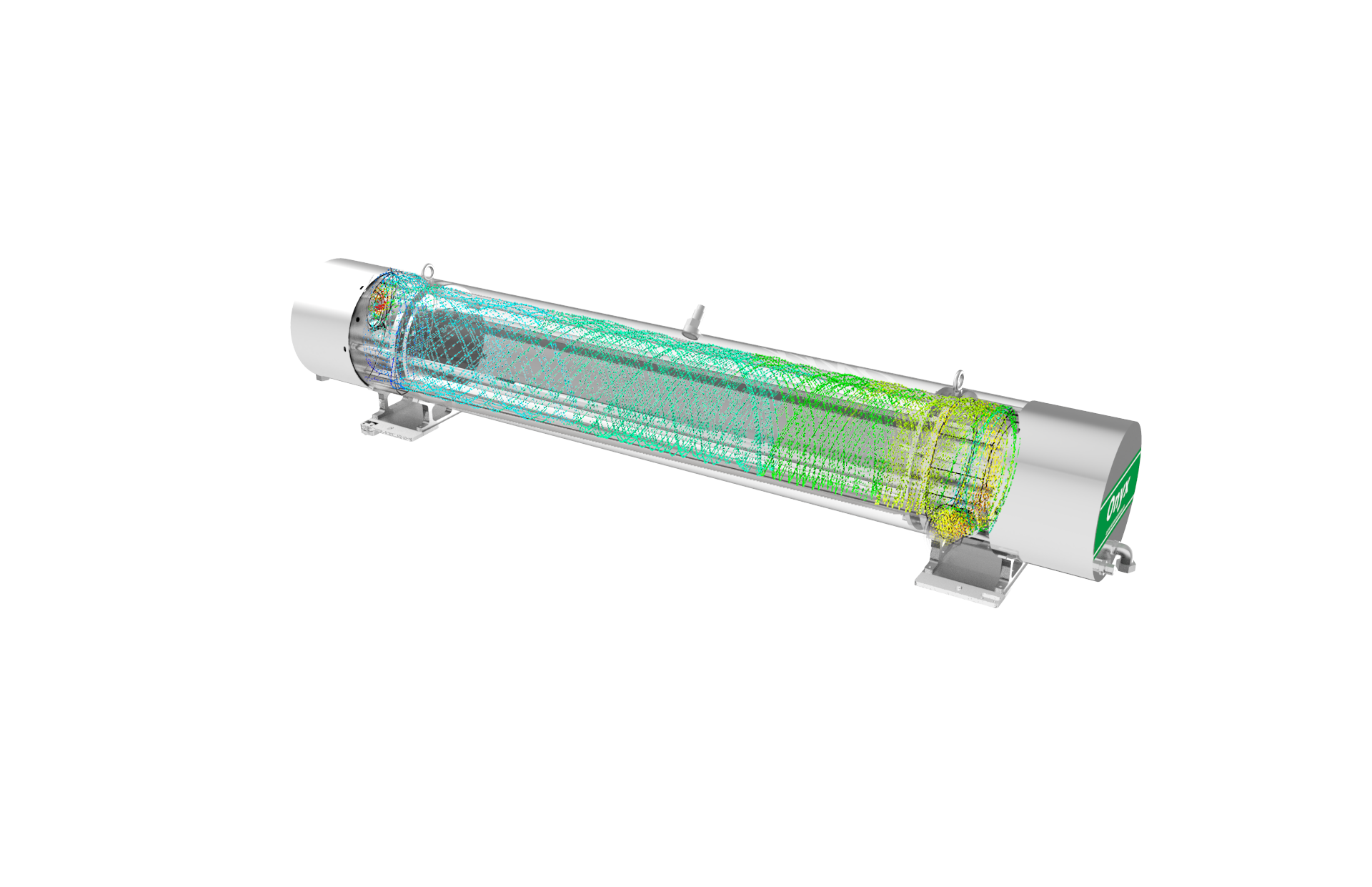

安力斯光芬顿高级氧化系统
7 经济性与工程化分析
7.1 运行成本构成
主要成本包括双氧水、铁盐（可结合回用降耗）、硫酸/碱（用于 pH 调控）、紫外灯能耗与维护、以及污泥处置费用。通过优化 H₂O₂/Fe²⁺ 投加、铁泥回用与光循环强化，可有效控制吨水处理成本。
7.2 铜回收经济效益
化铜废液铜浓度高，若经破络后高效回收铜，其金属价值可在一定程度上抵减处理成本，实现"治理+收益"双赢，尤其在高铜价背景下经济性更为突出。铜回收量取决于废液铜浓度、破络率与电解电流效率。
7.3 工程化建议
建议按"小试—中试—工程放大"路径推进：先行采样检测确认水质，开展破络小试优化参数，再进行连续式中试验证铜回收率与出水水质，最终依据实测数据完成工程设计与达标评估。
光芬顿破络技术可有效破解 PCB 棕化液/化铜液中络合态铜"难脱稳、难回收"的核心难题，同时实现缓蚀剂与有机助剂的氧化降解和 COD 削减，是连接"废水处理"与"铜资源回收"的关键技术环节，在工业难降解废水预处理（ToB 场景）中具有明确应用价值。另外，围绕多相光芬顿催化、光催化-电解耦合、铁泥资源化与智能化精确投加等方向的进一步优化，可提升破络效率、降低运行成本，并推动"零排放+金属全回收"的绿色制造目标。
备注: 主要参考标准与文献方向
· 《电镀污染物排放标准》（GB 21900—2008）
· 关于高级氧化/芬顿及光芬顿在水处理中的应用的公开学术综述（·OH机理、Fe循环、COD去除）
· 电镀/PCB 行业废水处理与金属资源化回收的行业技术资料
· 络合态重金属（Cu-EDTA 等）破络处理技术相关文献
附录 术语表
· 光芬顿(Photo-Fenton)：紫外光强化下的芬顿氧化高级氧化技术。
· 羟基自由基(·OH)：氧化电位约2.8V的强氧化物种，可无选择氧化有机物。
· 络合态金属：金属离子与有机配体(如EDTA)结合后处于稳定络合物状态。
· 破络：破坏金属络合物结构、释放游离金属离子的处理过程。
· COD：化学需氧量，表征废水有机物污染负荷。
· BOD/COD：可生化性指标，比值越高越利于生化处理。
