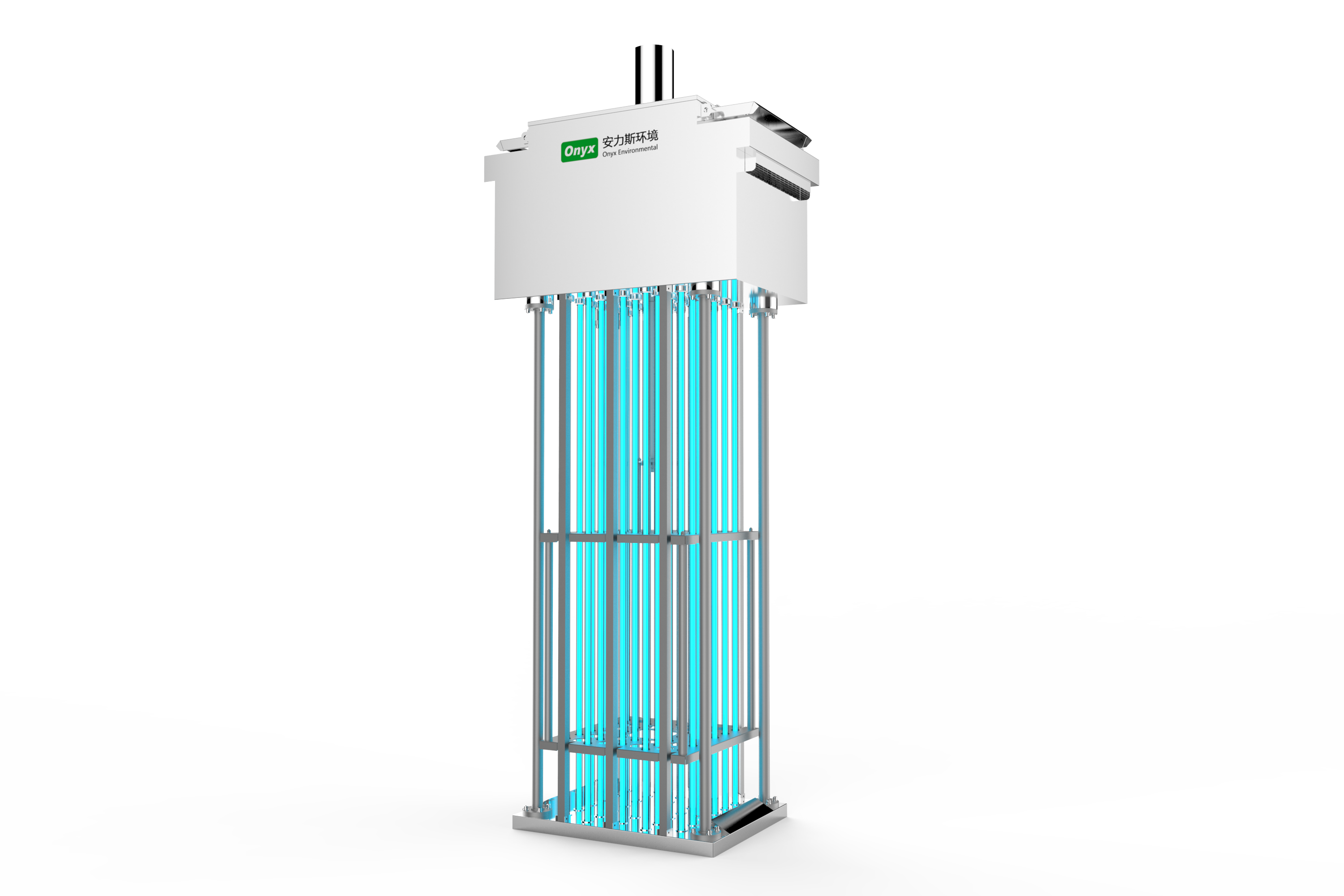

WTV紫外垂直模块

ONYX-WTV产品用于渠道式安装,采用灯管与水流垂直设计,融合了包括在线机械清洗、可调UV输出强度、CFD流态模拟等技术在内的创新技术,以降低成本,大大简化操作和维护。

ONYX-WTV满足《城镇给排水紫外线消毒设备》GB/T19837-2019,已通过微生物测试验证,紫外线剂量满足灭活大肠杆菌和粪大肠菌群的性能。

一级A标紫外线剂量>20mj/cm2,再生水紫外线剂量>80mj/cm2。


询价

特点优势

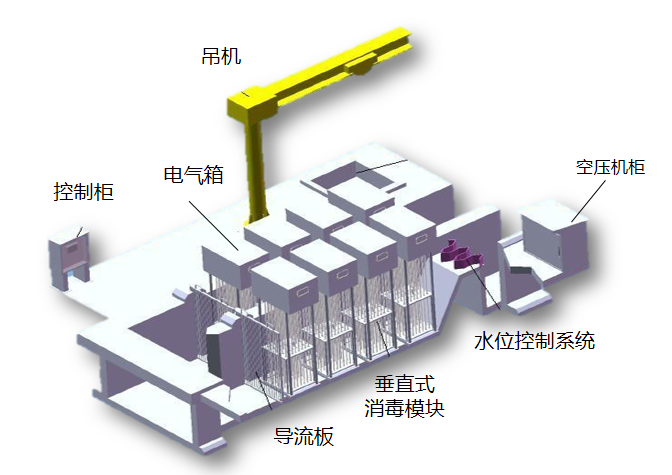

灯管垂直式安装:

灯管垂直于水流方向,每个模块包含30或36支紫外灯。成梅花状排布。

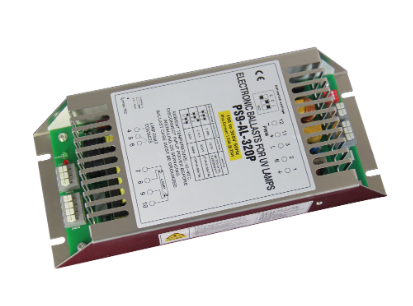

镇流器安装于模块顶部电气箱内,维护方便,安装与更换灯管时,无需吊起模块。

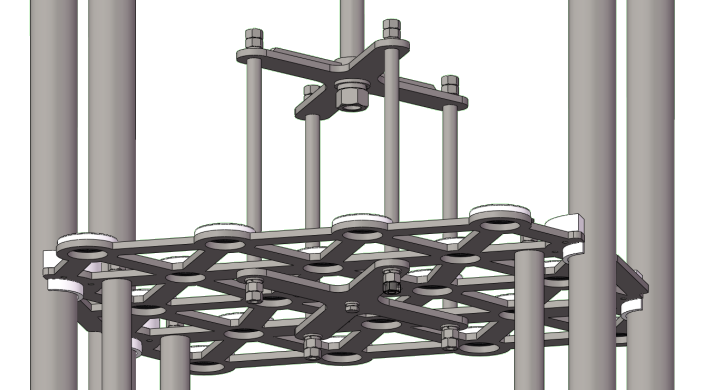

自动清洗系统:

采用在线机械清洗加化学清洗。清洗驱动系统为气压驱动,防止液压漏油而产生污染。清洗时不影响消毒系统的正常工作,清洗频率现场可调。

气动驱动系统:

提供自动清洗系统所需动力。该系统包括压缩机、气罐、配气系统、气缸以及其它气动传动组件对石英套管进行清洗。

可调节输出功率:

30%-100%范围调,既保障紫外光的有效输出又具备节能环保

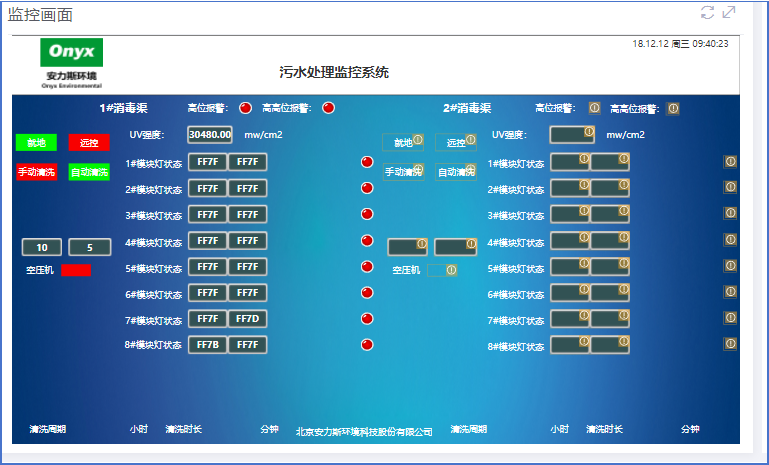

物联网控制:

可接入设备实时灯管运行情况,uv强度,电流,电压等;同时还可接入水体的各种检测信号如:余氯显示,流量等可根据实际的水质信号调节设备紫外灯的输出功率和开关;

支持PC端和手机客户端查看现场设备运行情况,实时掌握设备信息。


系统参数

产品系列

ONYX-WTV

灯管类型

254nm低压汞齐灯

灯管功率

320W

灯管功率调节范围

30-100%

模块配置

30或36支灯/模块

清洗驱动系统

气动驱动

自动清洗

在线机械清洗加化学清洗

紫外线强度传感器

条渠1个

水位传感器

条渠1个

液位控制装置

固定堰/电动堰门/拍门可选

水下材质

不锈钢316

水上材质

不锈钢304/316可选

安装位置

室内或室外

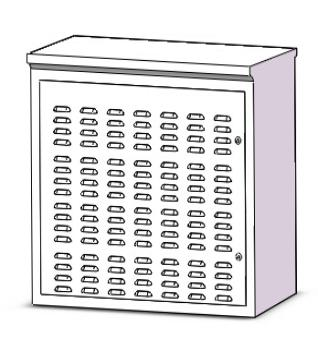

控制柜材质

不锈钢304,IP54

控制系统

触摸屏+PLC控制

电源规格

380V/50HZ


技术规格参数

参数项 技术规格
设备型号WTV紫外垂直模块
处理水量根据工况定制,范围 1 - 100,000 m³/day
紫外剂量≥40 mJ/cm²(满足NSF/EPA标准)
灯管类型低压高输出灯管 / 中压灯管(可选)
灯管有效寿命12,000-17,000小时
反应器材质316L 不锈钢 / 304 不锈钢
工作温度范围5 - 45 °C
防护等级IP68(灯管模块)/ IP65(控制柜)
清洗方式自动机械清洗 / 化学清洗(可选)
控制系统PLC 自动控制,支持 SCADA 远程监控
认证标准CE 认证、NSF/ANSI 55、GB/T 19837

应用场景

WTV紫外垂直模块 广泛应用于以下场景:

技术原理

紫外线消毒技术利用紫外光(波长 254nm)破坏微生物 DNA/RNA 结构,使其丧失繁殖能力,从而达到杀菌目的。与化学消毒相比,紫外线消毒无需添加化学药剂,不产生消毒副产物(DBPs),杀菌效率高(对细菌、病毒、芽孢均有灭活作用),接触时间短(仅需数秒),是一种物理消毒方式,安全环保。

安力斯紫外设备采用优化的反应器水力设计,确保紫外剂量均匀分布,配合自动清洗系统维持灯管透光率,实现长期稳定运行。设备支持在线紫外剂量监测和实时运行状态反馈,可无缝接入现有 SCADA 系统。
